Míniú ar Chroílár an Mhótair & Laminuithe Mótair Leictreacha

Is é croílár an mhótair stator an struchtúr maighnéadach seasta atá ag croílár gach mótair leictreacha - agus is é a thógáil lannaithe an fachtóir aonair is tábhachtaí maidir le héifeachtúlacht mótair, giniúint teasa agus dlús cumhachta a chinneadh. Leatháin tanaí de chruach sileacain is ea lannáin mhótair leictreacha, go hiondúil 0.2–0.65mm ar tiús, atá cruachta agus nasctha le chéile chun croí an stator a dhéanamh. . Tá an struchtúr lannaithe seo ann go sonrach chun caillteanais srutha eddy a shochtadh a d'iompódh codán suntasach de chumhacht ionchuir an mhótair go teas dramhaíola. Nuair a roghnaítear an t-ábhar lannú ceart, an tiús, agus an modh cruachta, cinneann sé go díreach an áit a dtagann mótar i dtír ar an speictream éifeachtúlachta - ó aonad tionsclaíoch bunúsach go mótar tiomána EV ardfheidhmíochta.

Cad é Core Stator Motor?

Is é an croí stator an ciorcad maighnéadach seachtrach seasta de mhótar leictreach. Is é an fheidhm atá aige ná an flosc maighnéadach ailtéarnach a ghineann na foirceannadh statóra a iompar, ag soláthar cosán íseal-drogall a dhíríonn agus a stiúrann an réimse maighnéadach trasna an bhearna aeir chun idirghníomhú leis an rotor. Is é an t-idirghníomhú maighnéadach seo a tháirgeann an chasmhóimint - aschur bunúsach aon mhótair leictreach.

Go struchtúrach, is éard atá i gcroílár mótair statóra cuing sorcóireach (an cúl-iarann ​​a chríochnaíonn an ciorcad maighnéadach) agus sraith fiacla ag gobadh amach i dtreo an rótar, a bhfuil foirceannadh copair ina suí sna sliotáin eatarthu. Rialaíonn geoiméadracht na bhfiacla agus na sliotáin seo - a n-uimhir, a leithead, a dhoimhneacht, agus an cóimheas eatarthu - tréithe chasmhóiminte an mhótair, fachtóir an spáis tochrais, agus iompar fuaimiúil. I mótar ionduchtaithe tipiciúil 4-cuaille, d'fhéadfadh go mbeadh 36 sliotán ag an statóir; d'fhéadfadh go mbeadh 48 nó níos mó ag mótair servo ard-cuaille.

Ní mór don chroí dhá sprioc iomaíoch a bhaint amach ag an am céanna: tréscaoilteacht maighnéadach ard (sreabhadh a iompar le friotaíocht íosta) agus caillteanas croí íseal (chun fuinneamh a scaipeadh mar theas le linn gach timthrialla maighnéadach a íoslaghdú). Is é an tógáil cruach sileacain lannaithe an réiteach innealtóireachta a uasmhéadú laistigh de shrianta praiticiúla déantúsaíochta.

Cén Fáth Atá Laminations Mótair Leictreacha Ann: Fisic an Chroíchaillteanas

Dá ndéanfaí croí statóra a mheaisíniú ó bhloc soladach amháin cruach, bheadh sé seoltaí go leictreach ar feadh a thoirte. Dhéanfadh an réimse maighnéadach ailtéarnach a bheadh ​​ag dul tríd an gcroí ionduchtú srutha imshruthaithe — sruthanna corracha — laistigh den bhulcábhar, go díreach de réir mar a tharraingíonn flosc éagsúil an claochladáin sruth i bhfoirceannadh tánaisteach. Sreabhann na sruthanna eddy seo i lúba dúnta ingearach leis an treo flosc maighnéadach, agus toisc go bhfuil friotaíocht leictreach ag cruach, scaipeann siad fuinneamh mar theas I²R.

An chumhacht a cailleadh le sruthanna eddy scálaí leis an cearnach den tiús lannú agus an minicíocht oibriúcháin araon . Má dhéantar an tiús lannaithe ina leath, laghdaítear caillteanais srutha eddy thart ar 75%. Mar gheall ar an ngaol seo tá tiús lannú ar cheann de na hathróga dearaidh is iarmhartacha in innealtóireacht mhótair leictreach - go háirithe de réir mar a mhéadaíonn minicíochtaí oibriúcháin i dtiomántáin illuais agus feidhmchláir ardluais.

Tá dhá chomhpháirt i gcaillteanas croí iomlán i lannú stator:

• Caillteanais reatha Eddy: Comhréireach leis an gcearnóg minicíochta agus an chearnóg de dhlús flosc. Rialaithe go príomha ag tiús lamination agus friotachas leictreach an chruach.
• Caillteanais hysteresis: Scaiptear fuinneamh agus na fearainn mhaighnéadacha laistigh den chruach á aisiompú le gach timthriall AC. Comhréireach le minicíocht agus le dlús flosc ardaithe go dtí thart ar an gcumhacht 1.6–2.0 (an t-easpónant Steinmetz, ábhar-spleách). Rialaithe ag treoshuíomh gráin cruach, ábhar sileacain, agus cóireáil annealing.

Trí an croí a ghearradh ina laminations tanaí atá inslithe go leictreach óna chéile, tá na cosáin srutha eddy teoranta do leatháin tanaí aonair. Laghdaítear go mór an limistéar trasghearrtha atá ar fáil le haghaidh cúrsaíochta reatha eddy, agus titeann caillteanais dá réir. Taispeánfar thart ar stack laminations 0.35mm 25-30 uair níos ísle caillteanais reatha eddy ná croí soladach de na toisí céanna ag feidhmiú ag an minicíocht chéanna.

Ábhair Lamination Stator: Gráid agus Roghnú Cruach Sileacain

Is é an t-ábhar ceannasach le haghaidh laminations stator cruach leictreach — teaghlach de chóimhiotail iarainn-sileacain a foirmíodh go sonrach le haghaidh feidhmeanna maighnéadacha. Tá dhá fheidhm ag ábhar sileacain (go hiondúil 1–4.5% de réir meáchain): méadaíonn sé friotachas leictreach an chruach (laghdaítear caillteanais srutha eddy) agus laghdaítear maighnéadas (téann an cruach athraithe tríthoiseach le linn maighnéadaithe, arb é an phríomhfhoinse de chromán mótair agus torann inchloiste).

Cruach Leictreach Neamhdhírithe vs Grán-dhírithe

Déantar cruach leictreach a tháirgeadh i dhá chatagóir leathan. Cruach leictreach neamh-dhírithe (NO). tá struchtúr gráin randamach aige, rud a thugann airíonna maighnéadacha aonfhoirmeacha a bheag nó a mhór i ngach treo laistigh d'phlána an leatháin. Tá an t-iseatrópacht seo riachtanach le haghaidh meaisín statóra rothlaithe, áit a rothlaíonn an flosc maighnéadach tríd an gcroílár de réir mar a oibríonn an mótar — caithfidh an t-ábhar feidhmiú chomh maith céanna beag beann ar threo an fhlosca. Úsáideann beagnach gach lannú stator mótair gráid neamhdhírithe.

Cruach leictreach atá dírithe ar ghráin (GO). , i gcodarsnacht leis sin, a phróiseáil chun gráin a ailíniú feadh ais amháin (an treo rollta), ag baint amach croí-chaillteanas an-íseal sa treo sin. Úsáidtear é go príomha i gcroíthe claochladán, áit a bhfuil treo flux socraithe, agus nach bhfuil sé oiriúnach do statóirí meaisín rothlacha.

Tiúsanna Caighdeánacha Laminú agus A bhFeidhmchláir

Is cothromaíocht é roghnú tiús lamination idir feidhmíocht croí-chaillteanas agus costas déantúsaíochta. Laghdaíonn laminations níos tanaí caillteanais ach méadaíonn siad líon na leathán a theastaíonn, ardaíonn siad costais stampála agus cruachta, agus éilíonn siad lamháltais níos déine tríthoiseach.

Ábhair Casta: Croílár éagruthach agus Nanocrystalline

Maidir le feidhmchláir a éilíonn an croí-chaillteanas íosta iomlán — go háirithe mótair ard-minicíochta os cionn 1 kHz — cóimhiotail miotail éagruthach (cosúil le Metglas 2605SA1) tá croí-chaillteanais thart ar 70-80% níos ísle ná na gráid cruach sileacain traidisiúnta is fearr. Déantar miotail éagruthacha a tháirgeadh trí sholadú tapa ó leá, rud a chuireann cosc ​​ar fhoirmiú gránach criostalach agus a tháirgeann struchtúr adamhach gloineach le caillteanas hysteresis atá thar a bheith íseal. Is é an comhbhabhtáil ná go dtáirgtear ribín éagruthach i stiallacha an-tanaí (0.025mm go hiondúil), go bhfuil sé brittle, agus go bhfuil sé i bhfad níos costasaí agus níos deacra a stampáil ná cruach leictreach traidisiúnta. Tairgeann cóimhiotail nanocrystalline talamh lár - croí-chaillteanas níos ísle ná cruach sileacain, níos inphróiseála ná ábhair éagruthacha go hiomlán.

Déantúsaíocht Laminations Stator: Stampáil, Gearradh, agus Cruachta

Tá roinnt céimeanna déantúsaíochta dlúthrialaithe i gceist le táirgeadh laminations stator, agus bíonn tionchar ag gach ceann acu ar chruinneas tríthoiseach agus ar fheidhmíocht mhaighnéadach an chroí críochnaithe.

Stampáil Die Forásach

Stampáil bás forásach Is é an modh táirgthe ceannasach do laminations stator ardtoirte. Cothaítear corna de stiall cruach leictreach trí uirlis phreasa ilchéime a dhéanann punann de réir a chéile ar na hoscailtí sliotán, ar an bpróifíl lasmuigh, ar na heochairbhealaí, agus ar aon ghnéithe eile i stáisiúin seicheamhach sula ndéantar an lannú críochnaithe a ghlanadh amach ag an stáisiún deiridh. Tá luasanna stampála de 200–600 stróc in aghaidh an nóiméid coitianta do lannáin suas go dtí trastomhas 200mm; éilíonn laminations níos mó rátaí níos moille chun cruinneas tríthoiseach a choinneáil.

Tá imréiteach dísle - an bhearna idir punch agus dísle - ríthábhachtach do cháilíocht an lannaithe. Tá imréiteach iomarcach ina chúis le burring ar an imeall gearrtha, rud a mhéadaíonn teagmháil idir-laminar agus cruthaíonn sé cosáin ghearrchiorcaid le haghaidh sruthanna eddy idir laminations cóngaracha, rud a dhéanann díghrádú díreach ar fheidhmíocht croí-chaillteanais. Tá gá le hairde burr thíos i gcaighdeán an tionscail 0.05mm don chuid is mó d'iarratais lamination mótair; baineann teorainneacha níos déine le laminations ard-minicíochta tanaí.

Gearradh EDM Léasair agus Sreang le haghaidh Fréamhshamhlacha

Le haghaidh fréamhshamhail agus táirgeadh lamination bhaisc bheaga, gearradh léasair agus meaisínithe urscaoilte leictreach sreinge (EDM) na príomhroghanna eile seachas stampáil. Cuireann gearradh léasair slánúcháin tapa ar fáil agus gan aon chostas uirlisithe, ach modhnaítear micreastruchtúr an chruach leictrigh sa chrios a bhfuil tionchar ag an teas air ar feadh imill ghearrtha — ag méadú caillteanas croí áitiúil 15-30% ag na himill ghearrtha. Tá an éifeacht seo go comhréireach níos suntasaí i bhfiacla caola, áit a léiríonn an crios a bhfuil tionchar ag teas air agus codán níos mó den trasghearradh iomlán. Féadann anáil iar-ghearrtha ag 750–850°C in atmaisféar rialaithe cuid mhór den fheidhmíocht caillte a aisghabháil.

Comhghlasáil, Nascáil, agus Táthú na Cruacha

Ní mór laminations aonair a chomhdhlúthú i stack croí docht. Is iad na príomh-mhodhanna:

• Idirghlasáil (clinching): Cruthaítear cluaisíní beaga le linn comhghlasála a stampáil le cuais chomhfhreagracha i lannáin in aice láimhe, ag coinneáil an chruach le chéile go meicniúil. Go tapa agus ar chostas íseal, ach cruthaíonn na comhghlais comhchruinnithe struis logánta ar féidir leo croíchaillteanas a mhéadú 3-8% i gcomparáid le stoic neamhbhannaí.
• Táthú léasair: Déanann welds seam feadh an trastomhas seachtrach nó limistéar cuing cúil an chruach a chomhleá. Cruthaíonn teas táthaithe crios atá díghrádaithe go maighnéadach feadh na líne táthaithe, rud a mhéadaíonn caillteanas croí iomlán de 5-15% de ghnáth. Úsáidtear é nuair is é neart meicniúil an tosaíocht.
• Nascáil ghreamaitheach (stackaí lamination greamaithe): Tá gach lamination brataithe le sraith tanaí de ghreamaitheach thermosetting sula cruachta; tá an tionól leigheas faoi bhrú. Tá an fheidhmíocht croí-chaillteanas is fearr ag cruacha nasctha in aon mhodh comhdhlúthaithe (gan strus meicniúil, gan aon damáiste teirmeach) agus úsáidtear iad níos mó agus níos mó i mótair EV ardéifeachtúlachta. Feidhmíonn tiús an bhrataithe ghreamaitheacha — 2–5 µm de ghnáth — mar insliú idir-lannach freisin.
• Bolting / trí-boltaí: Téann boltaí trí phoill ailínithe sa chruach. Simplí agus láidir do mhótair thionsclaíocha móra, ach tugtar isteach strus comhbhrúiteach agus gearrchiorcaid maighnéadacha féideartha ag láithreacha boltaí.

Dearadh Lamination Stator: Céimseata Sliotán agus a Éifeacht ar Fheidhmíocht Mótair

Tá céimseata sliotán agus fiacail lamination stator ar cheann de na cinntí dearaidh is iarmhartacha in innealtóireacht mhótair. Bíonn tionchar aige ag an am céanna ar fhachtóir líonadh copair, dáileadh floscdhlúis maighnéadach, ionduchtú sceite, chasmhóiminte cogging, agus torann inchloiste - rud a fhágann go bhfuil dearadh sliotán ina fhadhb optamaithe a chothromaíonn riachtanais iomaíochta iolracha.

Sliotáin Oscailte vs Leathdhúnta vs Sliotáin Dúnta

Is príomh-athróg dearaidh é oscailt na sliotán — an bhearna idir na leideanna fiacail in aice láimhe ag dromchla an bhearna aeir. Sliotáin oscailte cead a thabhairt cornaí réamhfhoirmithe a chur isteach go héasca ach éagsúlachtaí móra dlúis flosc a chruthú ag an mbearna aeir (sliotán harmonics), ag méadú ripple chasmhóiminte agus torann inchloiste. Sliotáin leathdhúnta (leideanna fiacail atá nasctha go páirteach) laghdaítear na héifeachtaí sliotán ar chostas ionsáite foirceannadh beagán níos deacra. Sliotáin dúnta íoslaghdú a dhéanamh ar an harmonics sliotán go hiomlán ach a cheangal ar an sreang foirceannadh a bheith snáithithe trí oscailtí beaga, a theorannú méid seoltóra agus laghdú fachtóir líonta insroichte.

Maidir le mótair shioncrónacha maighnéad buan (PMSMs) a úsáidtear in iarratais EV, is cleachtas caighdeánach iad sliotáin leathdhúnta le leithead barr fiacail a íoslaghdú chun idirghníomhaíocht an chasmhóiminte cogging leis na maighnéid rotor. Is gnách go socraítear oscailt na sliotán 1-2 uair an pháirc cuaille maighnéad roinnte ar an uimhir sliotán , caidreamh a dhíorthaítear ó anailís armónach ar an dlús flosc bearna aeir.

Fachtóir Cruachta agus a Thionchar

Is é an fachtóir cruachta (ar a dtugtar freisin an fachtóir líonadh lamination) an cóimheas idir an toirt cruach maighnéadach iarbhír le toirt iomlán geoiméadrach an chroí, cuntasaíocht ar an sciath inslithe idir laminations. Is fachtóir cruachta tipiciúil le haghaidh laminations mótair dea-tháirgthe 0.95–0.98 — rud a chiallaíonn gur ábhar maighnéadach gníomhach é 95–98% den chroí-thrasghearradh.

Laghdaíonn fachtóir cruachta níos ísle ná mar a bhíothas ag súil leis - de bharr burrs iomarcacha, bratuithe tiubh inslithe, nó droch-chleachtas cruachta - trasghearradh éifeachtach sreabh-iompair an chroí, rud a chuireann ar an iarann ​​oibriú ag sreabhdlúis níos airde ná mar a ceapadh. Tiomáineann sé seo an croí níos faide suas an cuar BH i dtreo sáithiúcháin, ag méadú an dá chroíchaillteanas agus ag maighnéadú fachtóir cumhachta agus éifeachtúlacht reatha agus táireach.

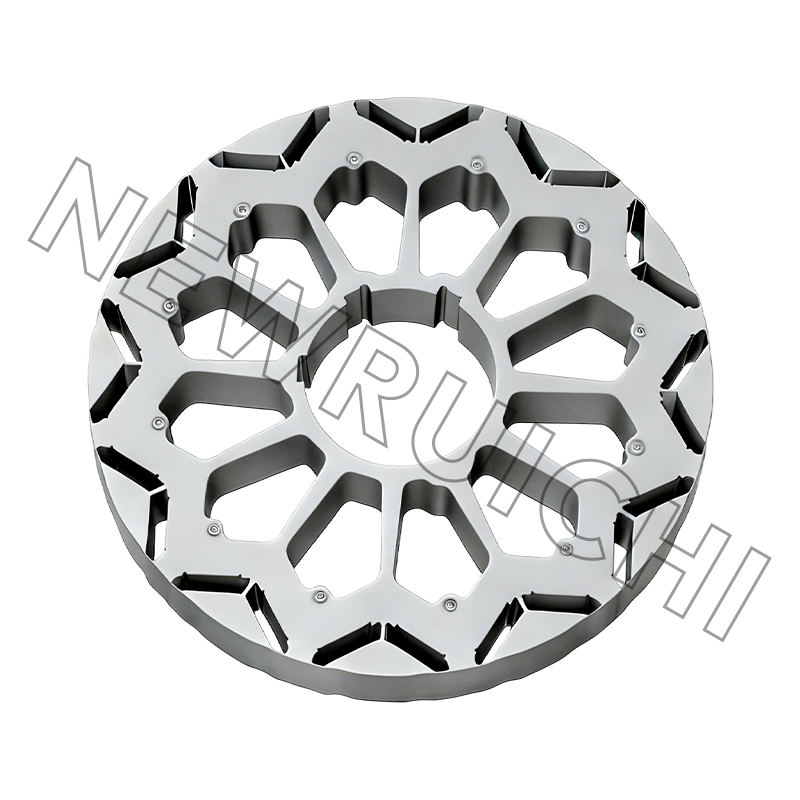

Laminations Stator in EV agus Mótair Ard-Éifeachtúlachta: Treochtaí Reatha

Le deich mbliana anuas tá dul chun cinn suntasach tar éis dul chun cinn suntasach a dhéanamh i dteicneolaíocht lannú stator mar gheall ar fhás tapa feithiclí leictreacha agus géarú ar chaighdeáin domhanda éifeachtúlachta mótair (IEC 60034-30-1, a shainíonn aicmí éifeachtúlachta IE3 agus IE4).

• Laminations níos tanaí le haghaidh oibríocht ardluais: Feidhmíonn mótair tarraingthe EV níos mó ag luasanna bonn de 6,000-12,000 RPM le réimse-lagú suas le 18,000-20,000 RPM, ag táirgeadh minicíochtaí leictreacha bunúsacha de 400-1,000 Hz. Ag na minicíochtaí seo, cruthaíonn lannáin 0.35mm — atá leordhóthanach do mhótair thionsclaíocha 50/60 Hz — croíchaillteanais do-ghlactha. Tá na príomh-dhéantúsóirí EV, lena n-áirítear Tesla, BYD, agus BMW, aistrithe go laminations 0.25-0.27mm do mhótair tarraingthe príomhúla, le roinnt dearaí den chéad ghlúin eile ag baint úsáide as 0.20mm.
• Gráid ard-sileacain agus neamhdhírithe: Tá gráid ultra-ísealchaillteanas a ghnóthaíonn faoi bhun 1.5 W/kg in ionad gráid mar M250-35A agus M270-35A (ainmniú Eorpach) nó 35H270 (JIS) le croíchaillteanais 2.5–3.5 W/kg ag 1.5T, 50 Hz. Tá gráid tráchtálaithe ag JFE Steel, Nippon Steel, agus Voestalpine le cion sileacain ag druidim le 4.5% - gar don teorainn phraiticiúil a éiríonn an cruach ró-bhriste le stampáil go hiontaofa thar a chionn.
• Dearaí stator deighilte agus modúlach: Chun fachtóir líonta an foirceannadh a fheabhsú agus chun cornaí tiubhaithe a fhoirceannadh go huathoibríoch a chumasú, úsáideann roinnt dearaí mótair croíleacáin stator deighilte - deighleoga fiacail-agus-sliotán aonair a fhoirceanntar ar leithligh agus ansin a chuirtear le chéile isteach sa fháinne stator iomlán. Cumasaíonn deighilt fachtóirí líonta copair de 70–75%, i gcomparáid le 40–55% le haghaidh foirceannadh dáilte i gcroíthe leanúnacha.
• Ailtireacht mhótair flosc aiseach: Úsáideann mótair flosc aiseach (pancóg) stoic lamination stator cruth diosca seachas croíleacáin sorcóireach. Mar gheall ar a gcosán flosc mhaighnéadaigh níos giorra agus dlús chasmhóiminte níos airde in aghaidh an toirt aonaid tá siad tarraingteach d'fheidhmchláir tiomána díreacha agus rotha, agus éilíonn a gcéimseata lannú - créachta bíseach nó stoic diosca deighilte - cur chuige difriúil stampála agus foirmithe ná na gnáth-dearaí sreabha gathacha.

Rialú Cáilíochta agus Tástála Laminations Motor Stator

Is féidir le feidhmíocht mhaighnéadach croí stator críochnaithe imeacht go mór ó airíonna an leatháin chruaiche amh leictrigh de bharr damáiste déantúsaíochta - strusanna stampála, burrs, teas táthú, agus láimhseáil. Tá rialú cáilíochta dian ag gach céim riachtanach chun a chinntiú go seachadann an croí a éifeachtúlacht deartha.

• Tástáil fráma Epstein: An modh caighdeánach saotharlainne (IEC 60404-2) chun croí-chaillteanas i stiallacha cruach leictreach a thomhas. Déantar samplaí a ghearrtar ón gcorna táirgeachta a thástáil sula ndéantar iad a stampáil chun a fhíorú go gcomhlíonann an t-ábhar ag teacht isteach an tsonraíocht.
• Tástálaí leatháin aonair (SST): Tomhaistear croíchaillteanas ar leatháin aonair nó laminations stampáilte, rud a cheadaíonn fíorú iar-stampála. Úsáideach chun na caillteanais bhreise a tugadh isteach leis an bpróiseas stampála féin a bhrath.
• Tomhas airde Burr: Tomhaiseann córais uathoibrithe radhairc nó próifílmhéadair teagmhála airde burr ar lannáin stampáilte. Tá airde buir níos mó ná 0.05mm diúltú nó athoibriú a spreagadh, de réir mar a dhéanann burrs iomarcacha insliú idir-laminar agus fachtóir cruachta.
• Tomhas fachtóir cruachta: Déantar an croí-stack cóimeáilte a mheá agus a chur i gcomparáid leis an meáchan teoiriciúil a ríomhtar ó limistéar an lannaithe, an uimhir, agus an dlús cruach. Léiríonn diall suntasach burring neamhghnácha, éagsúlacht tiús brataithe, nó laminations damáiste.
• Tástáil friotaíochta idir-laminar (tástáil Franklin): Tástáil chaighdeánaithe (IEC 60404-11) a thomhaiseann an fhriotaíocht leictreach idir lannuithe cóngaracha trí eagar taiscéalaithe a bhrú in aghaidh an chroí-dhromchla faoi fhórsa rialaithe. Léiríonn luachanna friotaíochta ísle sciath inslithe millte nó neamhleor agus réamh-mheastar caillteanais ardaithe srutha i seirbhís.
