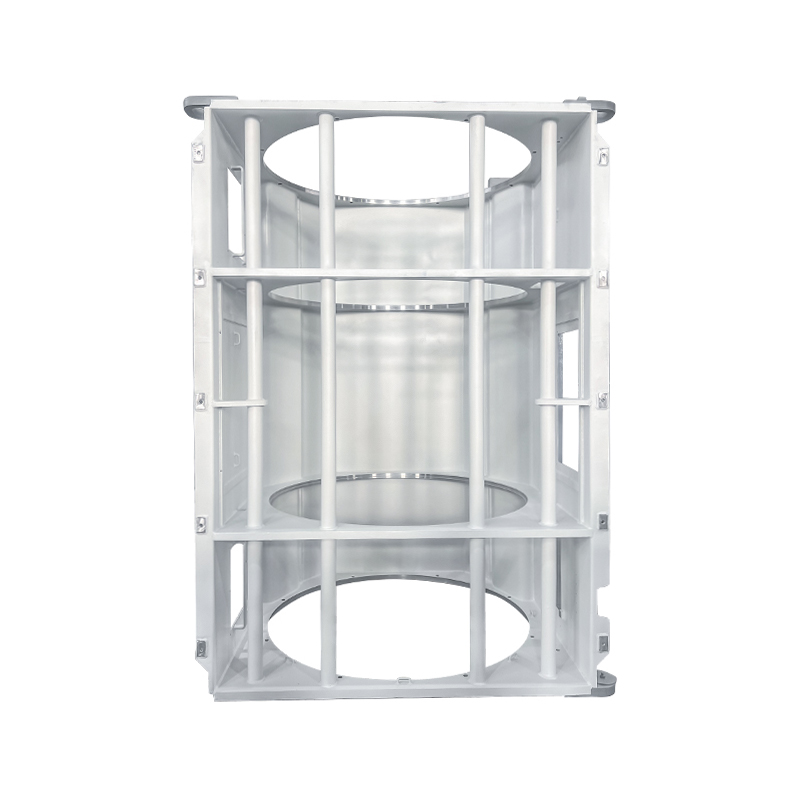

Fráma Mótair Sorcóireach Bun Chearnóg

Is struchtúr tacaíochta hibrideach é an Fráma Mótair Sorcóireach Cearnóg-Base a chomhcheanglaíonn bonn cearnach níos ísle le cuid uachtarach nó lár sorcóireach. Comhtháthaíonn sé cobhsaíocht bonn cineál bosca le buntáistí spáis agus feidhmiúla sorcóir, agus úsáidtear go forleathan é sa tionscal mótair leictreacha. Is í an ghné shainithe atá aige ná an dearadh “bun cearnach cobhsaí, rannóg uachtair sorcóireach”: soláthraíonn an chuid íochtair tacaíocht docht trí bhonn cearnach nó dronuilleogach, agus comhlíonann an chuid uachtarach nó lár sorcóir riachtanais fheidhmiúla speisialta.

Príomhghnéithe Struchtúrtha
1. Dearadh Struchtúr Ilchodach
Bonn cearnach:
Tógtha trí phlátaí cruach a tháthú i bhfráma láidir, le tacaí ceithre chúinne ag soláthar cumas frith-tilt den scoth.

Ceadaíonn cosa leibhéalta inchoigeartaithe ag an mbun oiriúnú d'urlár míchothrom agus cinntíonn siad ailíniú cothrománach beacht.

Rannóg sorcóireach:
Úsáideann an chuid lár nó uachtarach struchtúr sorcóireach, a dhéantar de ghnáth trí phlátaí cruach rollta agus táthú.

Tá an sorcóir agus an bonn cearnach ceangailte trí struchtúr “trasdulta go cearnóg”, rud a fhágann gur féidir tiontú céimseatúil mín a dhéanamh.

Is féidir stiffeners inmheánacha, bealaí aerála, nó feistí suite a ionchorprú chun feidhmiúlacht a fheabhsú.

2. Teicneolaíocht Nasc Eochair
Táthú comhtháite: Ceanglaíonn seams táthú leanúnach leis an mbonn cearnach agus leis an gcuid sorcóireach chun rigidity foriomlán a chinntiú.

Feabhsaíonn plátaí treisithe ag hailt ríthábhachtacha friotaíocht torsional.

3. Córas Tacaíochta Mótair
Freastalaíonn an t-alt sorcóireach ar chroílár an stator, agus cuireann stiffeners aiseach tacaíocht bhreise ar fáil.

Tá na pedestals imthacaí agus an córas fuaraithe ag an mbonn cearnach, rud a éascaíonn cothabháil agus cóimeáil.
